نصب کابل در زیر آب

مقوله نصب کابل خود دارای چالش­های خاصی است. به شکل سنتی کابل در خشکی در زمین قرار استقرار یافته و در سرتا سر اقیانوس یا آب کشیده شده و در سمت دیگر به خشکی وارد می شود. محافظت در نواحی نزدیک به ساحل به روش دفنی با استفاده از دستگاه شیار کن و تدفین و/یا اتصال لوله های مفصل­دار در محیط­های حساس یا نواحی با سایش بالا انجام می­گیرد. محافظت از کابل در درجه­ی اول جهت محافظت در برابر فعالیتهای ماهیگیری و نواحی که از لحاظ زمین­شناسی سایشی هستند، همچون صخره­ها صورت میگیرد که در آن قرار دادن کابل در خاک پیشنهاد نمی­شود یا ممکن نیست. اجتناب از مناطق لنگرگاه کشتی ها اکیداً توصیه می­شود. مساحی دریایی، بهترین مسیر را جهت حفظ دوره عمر حیات کابل تعیین می­نماید.

یکی دیگر از چالش­های کابل­ گذاری، مسیر کابل از بستر اقیانوس، به سمت برج تا ترمینال جهت سربندی میباشد. انضمام کابل به برج و ترمینال باید به دقت طراحی گردد تا وزن کابل و نیروهای محیطی در طول عمر آن را پوشش می دهد. به روش مشابهی کابل گذاری در صنعت کابل زیر دریایی اجرا می­گردد که در آن کابل­های فیبرنوری به شکلی مشابه به سکوهای نفتی وصل می­شوند. روش های طراحی برای آویزان نمودن کابل موجود است که از کابل معلق محافظت می­نمایند به گونه ای که کابل کنار سازه محکم گردد. جهت نصاب یا تولید کننده مهندسی مسیر کابل لازم است تا اطمینان حاصل شود که مقدار مناسبی از کابل با طول کافی تهیه شده تا تغییرات را در کلیه دوره ها پوشش داده و هرگونه نیازی به طول اضافی برای محافظت از کابل را تامین نماید. آنچه تولید کننده می سازد همان است که در طول مهندسی تعیین می شود.

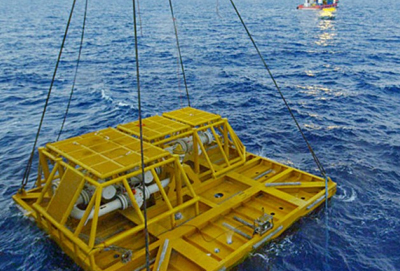

مطمئنا نمی­خواهید که کابل کم آورید و مجبور شوید که از مفاصل گران استفاده کنید یا مقادیر زیادی از کابل از پروژه باقی بماند. آخرین چالش در امر کابل­کشی در مزارع توربین های بادی، کثرت اتصالاتی است که باید در توربین های بادی گوناگون انجام گیرند. کلیه این اتصالات می­توانند منحصراً تا ساحل اجرا شوند (گران­قیمت) یا به یک ایستگاه فرعی در زیر دریا یا یک جعبه­ تقسیم که به شکل خاص جهت ترکیب انرژی تمام ژنراتورها طراحی شده ختم شده و یک کابل تکی تا ساحل کشیده شوند.اتصالات مربوط به پست زیر دریا قابل اجرا با فن­آوری­های موجود است، که از مفاصل غیر خشکی استفاده می کند. این نوع از اتصالات در صنعت نفت و گاز مورد استفاده قرار می­گیرند. تحقیقات نشان دادند که اتصالات مفصل HV غیر خشک جهت استفاده در صنعت زیردریا موجود هستند. این امر موجب ساده­سازی مدیریت کابل جهت نصب و تعمیر و نگهداری یا جایگزینی های آتی می­شود.

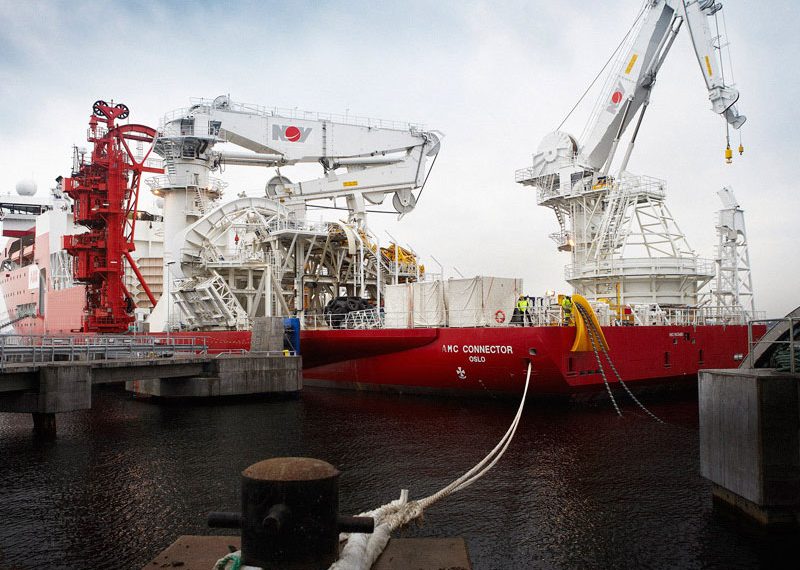

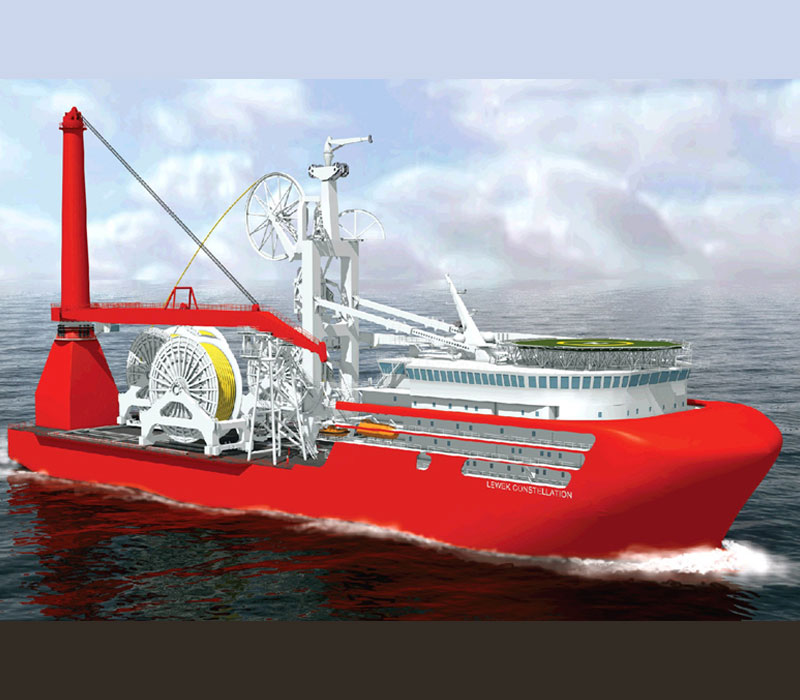

در مورد اتصال برق AC، کابل­های چندهسته­ای XLPE جدید امکان استفاده از یک تک کابل را فراهم می­آورند. بسته به الزامات HV، این کابل­ها می­توانند دارای قطر بسیار زیاد، دشوار در جابجایی، بالا در هزینه، طولانی در زمان ساخت باشند و نیازمند روش تخصصی برای نصب باشند. یکی از گزینه­های موجود در کابل­های تکی چند هسته­ای استفاده از 3 کابل تک هسته­ای است. این گزینه موجب ساده­گیری جابجایی می­شود؛ به شکل سریعتری قابل دسترسی است، هزینه­ی کمتری دارد، و جابجایی آن روی عرشه­ی کشتی با ماشین­آلات استاندارد کاربری ساده­تر می­باشد. بعلاوه­ ذخیره­ی کابل روی عرشه می­تواند به شکل قرقره­های کابلی باشد، که بسته به طول هر کدام در هر توربین بادی است. پیشنهاد شده 3 هادی روی سطح کشتی چسبانده شود تا یک کابل 3 رشته­ای پیچ خورده در عقب کشتی جهت نصب در بستر اقیانوس ایجاد گردد. این مفهوم می­تواند موجب صرفه­جویی در زمان و هزینه جهت خرید کابل­ و فراهم بودن نصاب های لازم گردد.
