بازوهای تخلیه و بارگیری

انواع اين بازوها عبارتند از :

• Riva
• Pacific
• Atlantic

كه از كاربردي ترين و كاملترين آنها نوع Atlantic مي باشد.

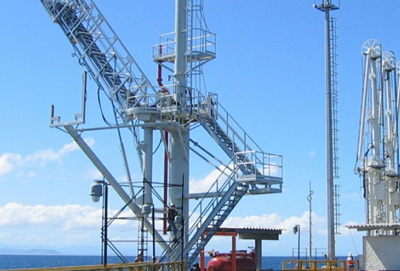

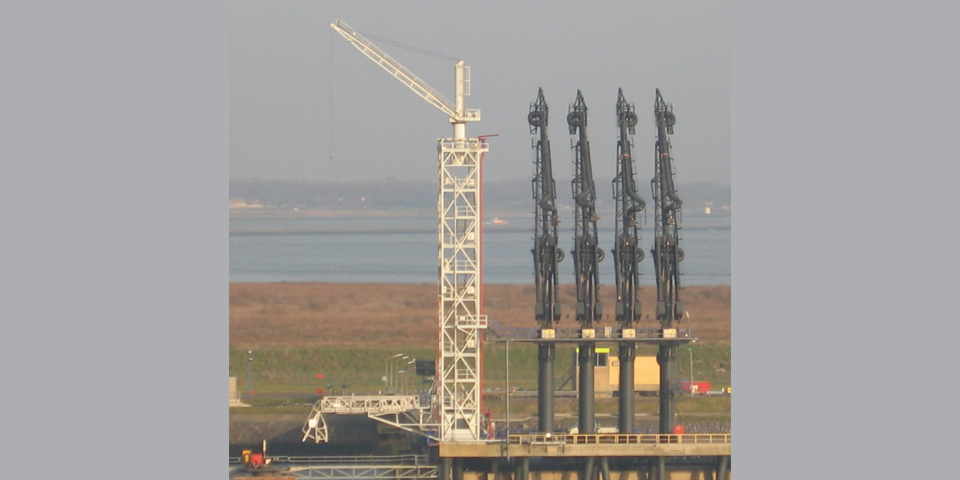

بازوي بارگيري مدل Atlantic:

اين بازوي بارگيري از متداول ترين و كاملترين نوع بازوهاي بارگيري است كه داراي طراحي تكيه گاه به صورت مجزا براي سازه (Separate Support Structure Design) مي باشد. از ويژگيهاي منحصر به فرد اين بازوها اين است كه براي تمامي توليدات حتي در درجه حرارتهاي بسيار پائين قابل كاربري است.

بازوي داخلي و بازوي خارجي از طريق سيستم چرخ و كابل به وسيله مفاصل كه با جاگذاري مشخص بر روي بازوها قرار دارند با هم در ارتباط بوده و توسط وزنه تعادل با يكديگر در حالت بالانس قرار مي گيرند. سايز قطري پيش بيني شده براي اين بازوها بين 4 الي 20 اينچ و عملكرد آنها به صورت دستي ، هيدروليك ويا هر دو بوده و از مزاياي اين نوع بازوها دارا بودن خط لوله بازگشت بخارات اضافه به منبع (Vapour Return Line) است.
لازم به ذكر است كه كنترل اين بازوها هم دستي وهم از راه دور مي باشد.

ويژگيهاي فني اين سيستم عبارتند از :

• سيستم ERC (سستم رها سازي اتوماتيك كه در زمان بروز سانحه وارد عمل مي شود)
• سيستم QCDC (كه به دو صورت دستي و هيدروليك مي باشد)
• سيستم Monitoring (نمايشگر)
• اين بازوها علاوه بر اسكله هاي نفتي در اسكله هاي LNG و LPG نيز قابل بهره برداري است.(تا برودت دماي 160- درجه سانتي گراد.)
